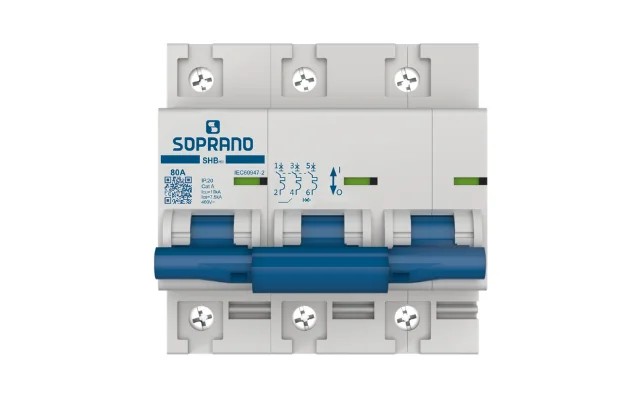

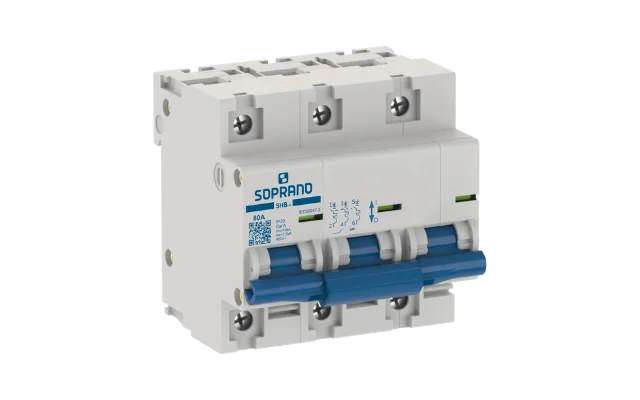

Disjuntor SHB3 HII-080A - 10KA - Soprano

Name: DISJ. SHB3 HII-080A - 10KA
Brand: Soprano
SKU: 05121.9080.31
Price: Consultar BRL
Availability: InStock
Rating: 4.6 (186 reviews)

Cód.: 05121.9080.31

Disjuntor Termomagnético Linha SHB-HII
A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA.
São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 125A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.

Você está sendo direcionado para um link externo da nossa loja virtual (marketplace)

Continuar

Descrição do Produto

Dados técnicos:
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 3

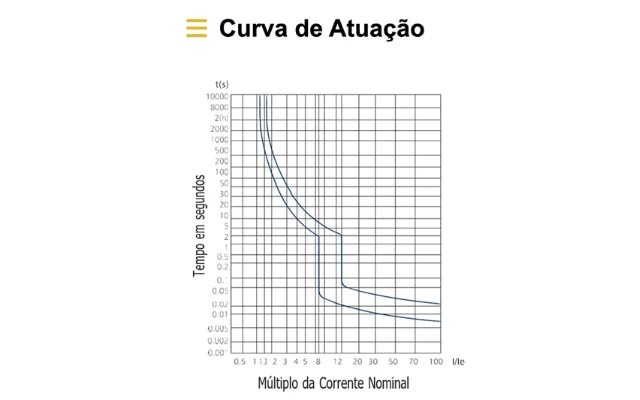

- Curva de disparo Termomagnética: 8 a 12 x In;
- Corrente Nominal (In): 70, 80, 90, 100 e 125 A;
- Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Capacidade limite de interrupção (Icn): 10kA;
- Capacidade limite de Interrupção em Serviço (Ics): 7,5 kA;
- Frequência Nominal (CA): 60Hz;
- Resistência Mecânica: 8.500 manobras;
- Resistência Elétrica: 1.500 manobras;
- Grau de Proteção: IP20;

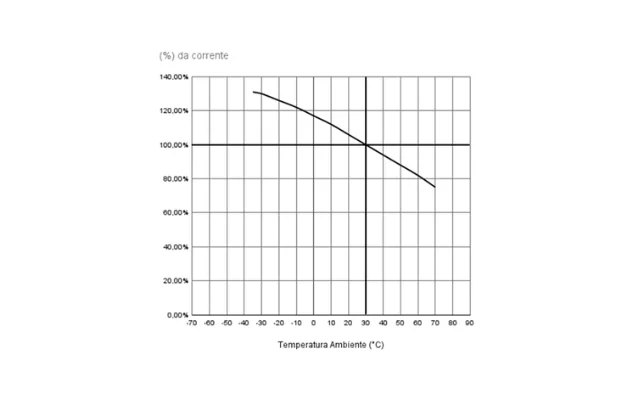

- Temperatura de Operação: -5 a +40°C;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;

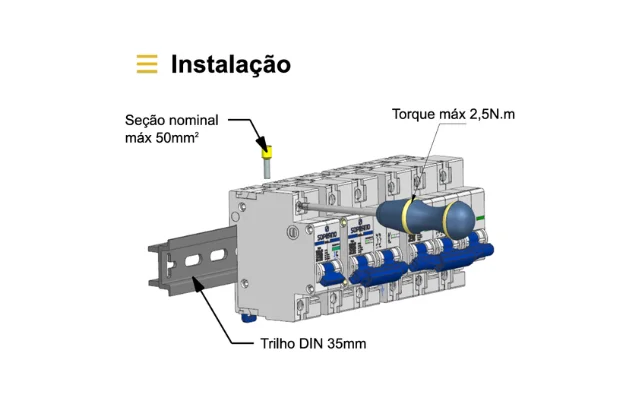

- Torque ideal de fixação dos condutores: 3,5 N.m;

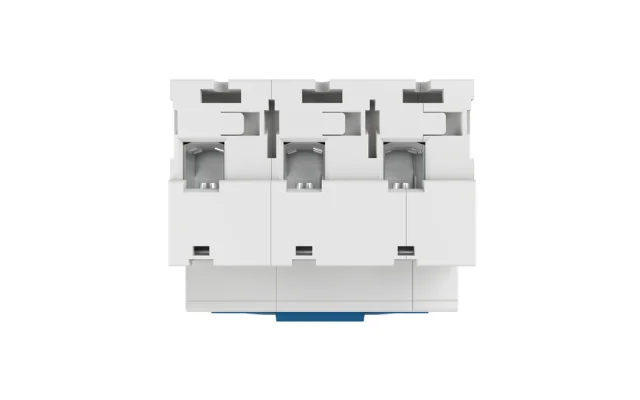

- Terminais de Conexão nos bornes: 1 a 50mm²;

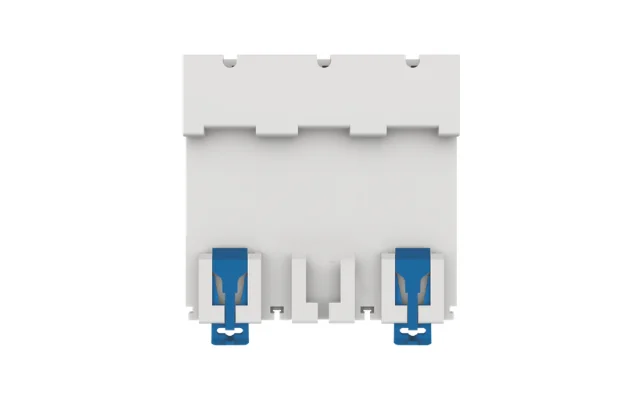

- Tipo de Instalação: Trilho DIN 35mm;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF;
- Categoria de Utilização: A (NBR IEC 60947-2).

Tabela Informativa

Informações gerais

Embalagens do Ítem

Informações gerais

NCM	85362000
Código de Origem	1
Unidade de Venda	UN
CxLxA (cm)
Peso Líquido Unitário (Kg)
EAN 13	7891154198391

Embalagens do Ítem

Individual - CxLxA (cm)
Individual - Peso Bruto (kg)	0.48111
Individual - Cubagem (cm³)
-------------------------
Coletiva - CxLxA (cm)
Coletiva - Peso Bruto (kg)
Coletiva - Cubagem (cm³)
Coletiva - DUN 14
Coletiva - Quantidade (un)
-------------------------
Master - CxLxA (cm)
Master - Peso Bruto (kg)
Master - Cubagem (cm³)
Master - DUN 14
Master - Quantidade (un)
