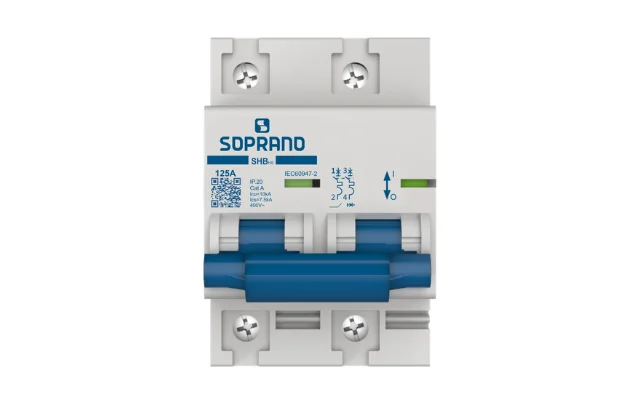

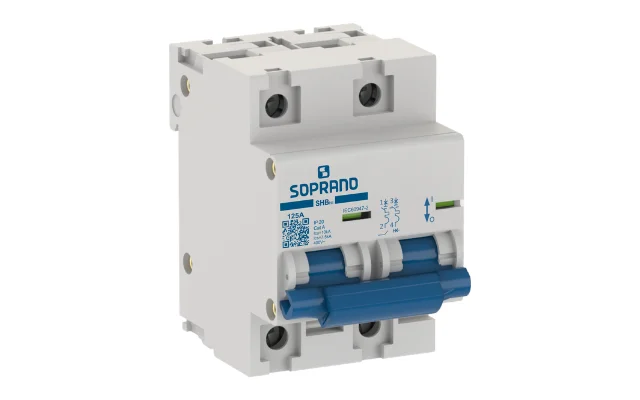

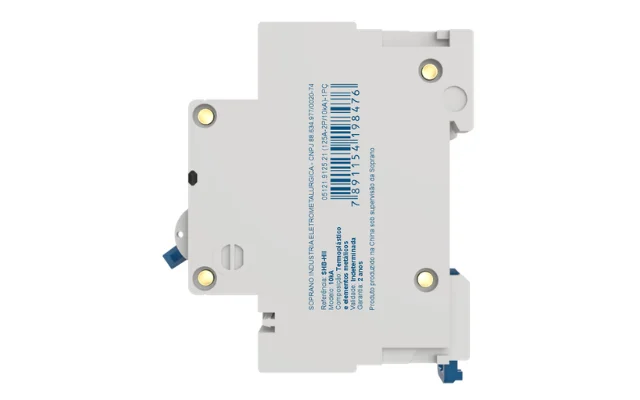

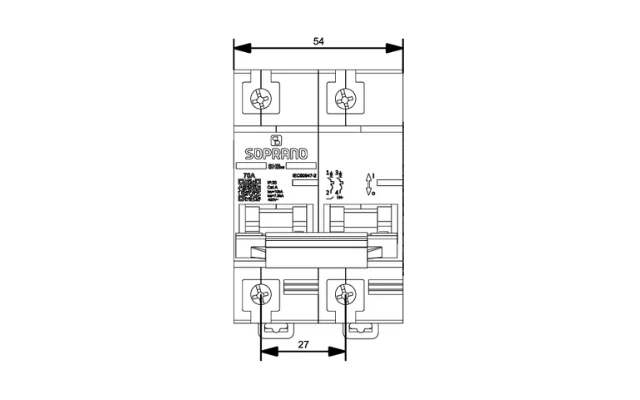

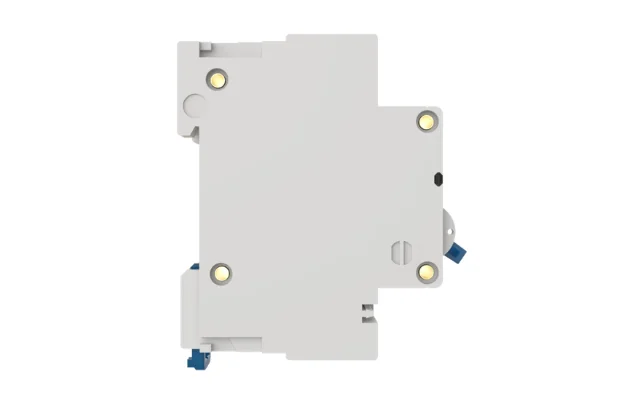

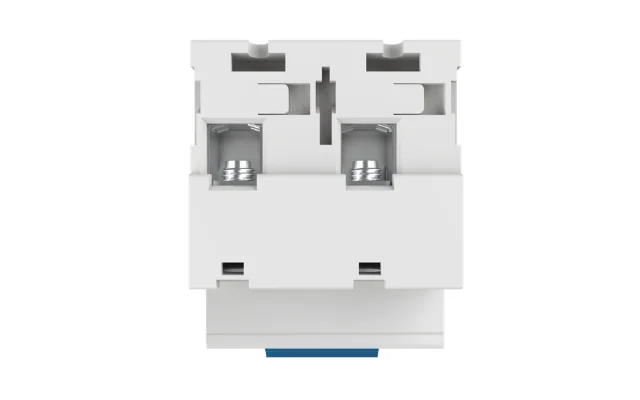

Disjuntor SHB2 HII-125A - 10KA - Soprano
Cód.: 05121.9125.21
Disjuntor Termomagnético Linha SHB-HII
A linha de minidisjuntores SHB-HII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 10kA.
São construídos conforme a norma NBR IEC 60947-2 com corrente nominal até 125A, podem ser aplicados em instalações comerciais e indústriais de baixa tensão em corrente alternada.
Descrição do Produto
Dados técnicos:
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 2;

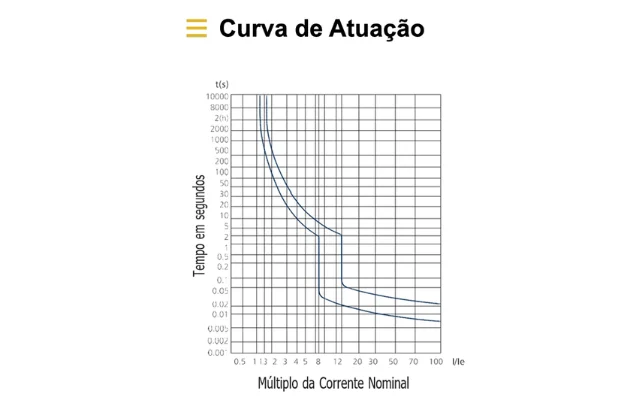

- Curva de disparo Termomagnética: 8 a 12 x In;
- Corrente Nominal (In): 70, 80, 90, 100 e 125 A;
- Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Capacidade limite de interrupção (Icn): 10kA;
- Capacidade limite de Interrupção em Serviço (Ics): 7,5 kA;
- Frequência Nominal (CA): 60Hz;
- Resistência Mecânica: 8.500 manobras;
- Resistência Elétrica: 1.500 manobras;
- Grau de Proteção: IP20;

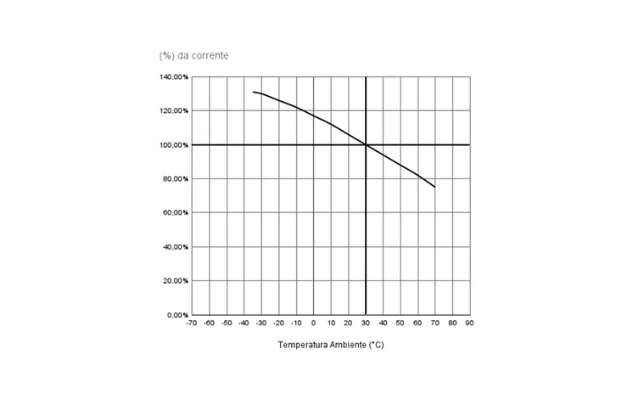

- Temperatura de Operação: -5 a +40°C;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;

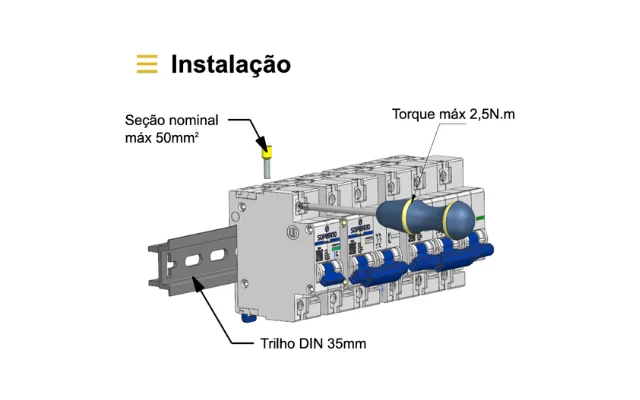

- Torque ideal de fixação dos condutores: 3,5 N.m;
- Terminais de Conexão nos bornes: 1 a 50mm²;
- Tipo de Instalação: Trilho DIN 35mm;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF;
- Categoria de Utilização: A (NBR IEC 60947-2).
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 2;
- Curva de disparo Termomagnética: 8 a 12 x In;
- Corrente Nominal (In): 70, 80, 90, 100 e 125 A;
- Tensão de Operação Nominal (Ue): 2 e 3 Polos: 400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase- 400V / Fase-Neutro-250V;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Capacidade limite de interrupção (Icn): 10kA;
- Capacidade limite de Interrupção em Serviço (Ics): 7,5 kA;
- Frequência Nominal (CA): 60Hz;
- Resistência Mecânica: 8.500 manobras;
- Resistência Elétrica: 1.500 manobras;
- Grau de Proteção: IP20;
- Temperatura de Operação: -5 a +40°C;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;
- Torque ideal de fixação dos condutores: 3,5 N.m;
- Terminais de Conexão nos bornes: 1 a 50mm²;
- Tipo de Instalação: Trilho DIN 35mm;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF;
- Categoria de Utilização: A (NBR IEC 60947-2).
Tabela Informativa
Informações gerais
Embalagens do Ítem
| NCM | 85362000 |
| Código de Origem | 1 |
| Unidade de Venda | UN |
| CxLxA (cm) | -- |
| Peso Líquido Unitário (Kg) | 0,3050 |
| EAN 13 | 7891154198476 |
| Individual - CxLxA (cm) | 77,5x53,4x80,8 |
| Individual - Peso Bruto (kg) | 0.32537 |
| Individual - Cubagem (cm³) | 498,51 |
| ------------------------- | |
| Coletiva - CxLxA (cm) | 340x95x85 |
| Coletiva - Peso Bruto (kg) | 2,9283 |
| Coletiva - Cubagem (cm³) | 2991,03 |
| Coletiva - DUN 14 | 17891154198473 |
| Coletiva - Quantidade (un) | 9 |
| ------------------------- | |
| Master - CxLxA (cm) | 278x356x272 |
| Master - Peso Bruto (kg) | 17,5700 |
| Master - Cubagem (cm³) | 26919,30 |
| Master - DUN 14 | 27891154198470 |
| Master - Quantidade (un) | 54 |
