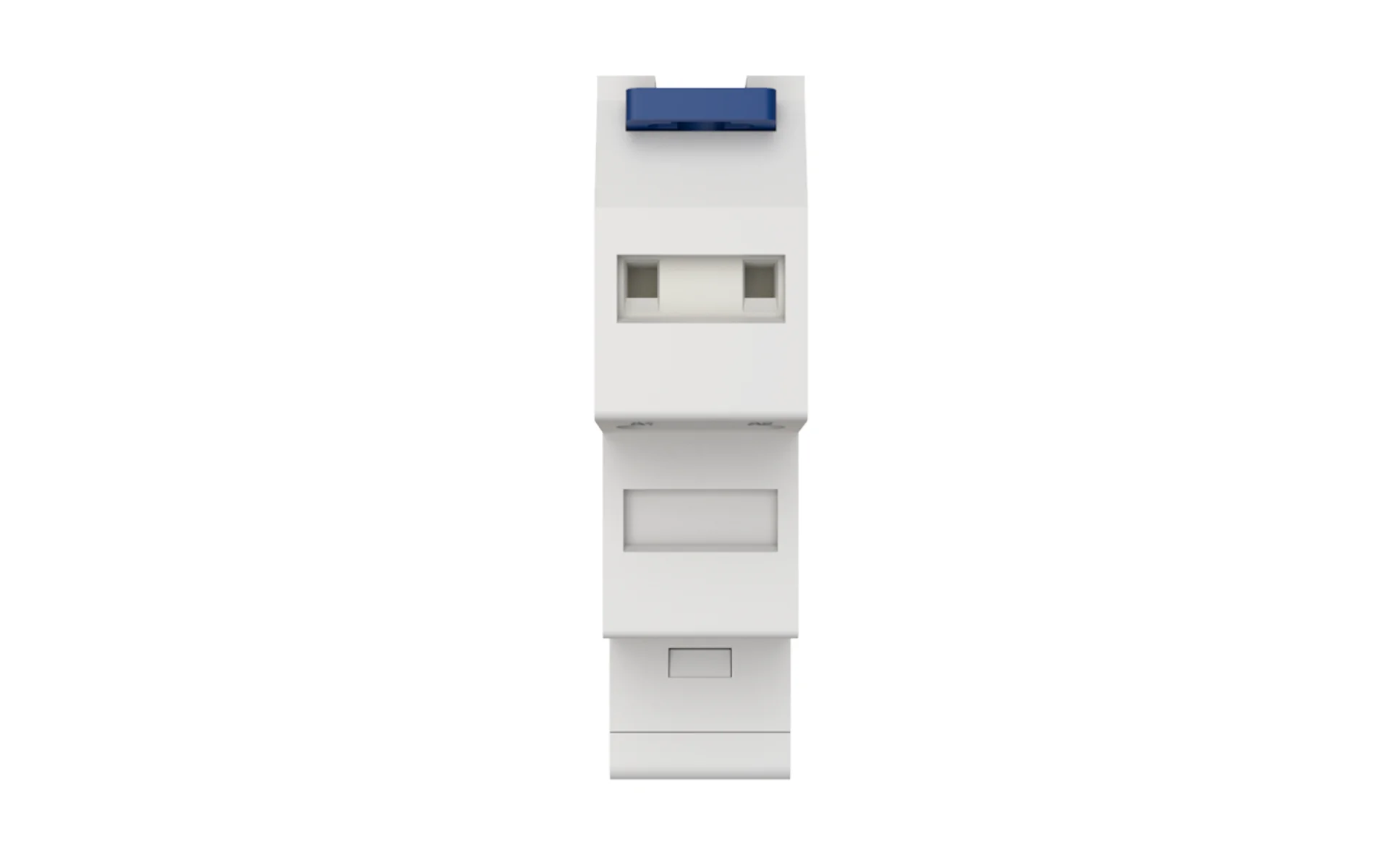

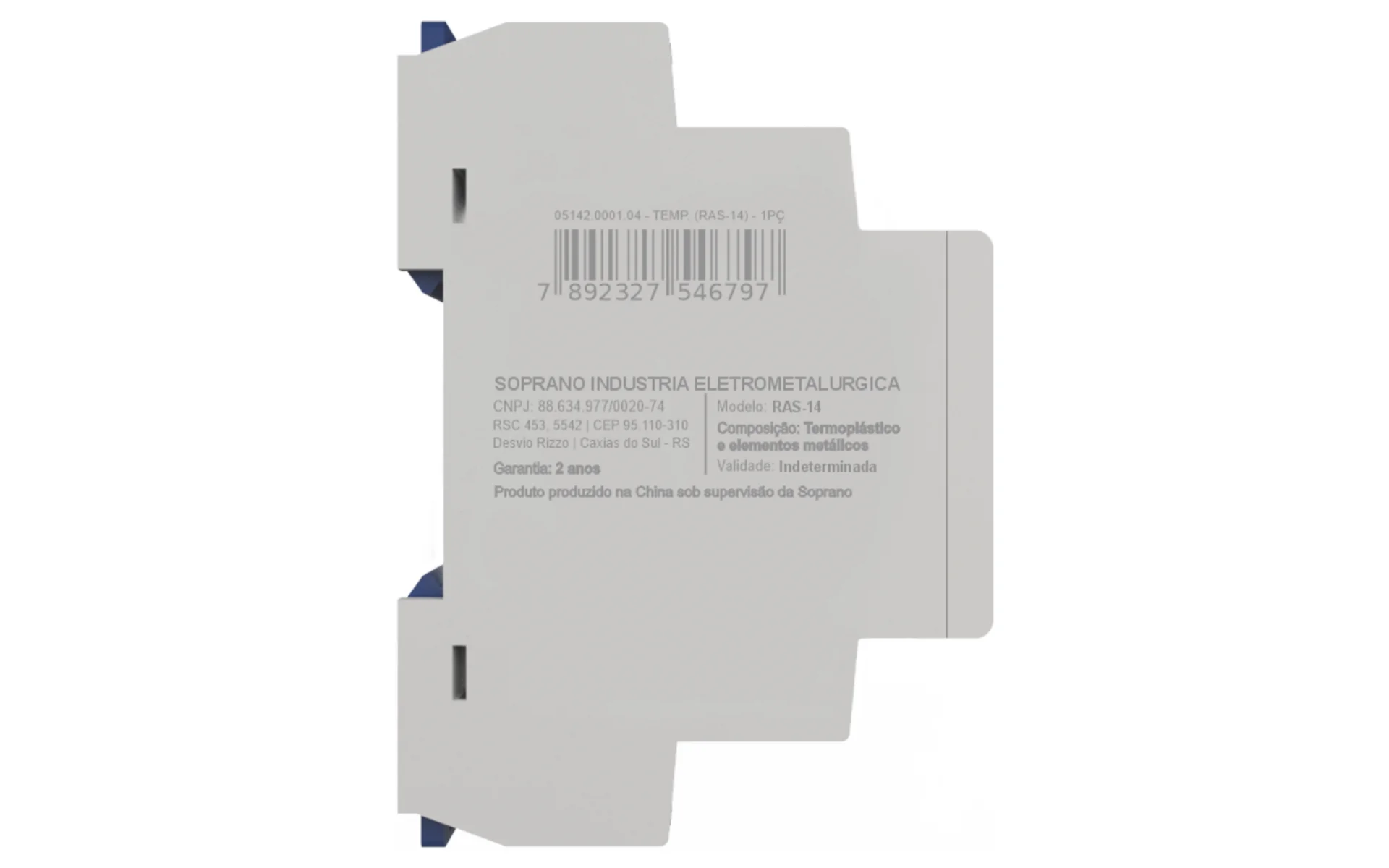

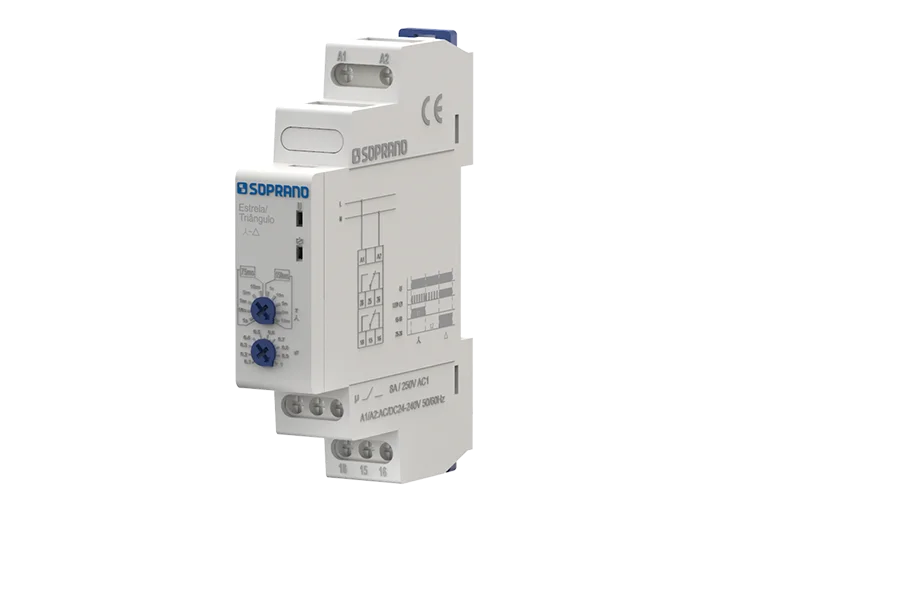

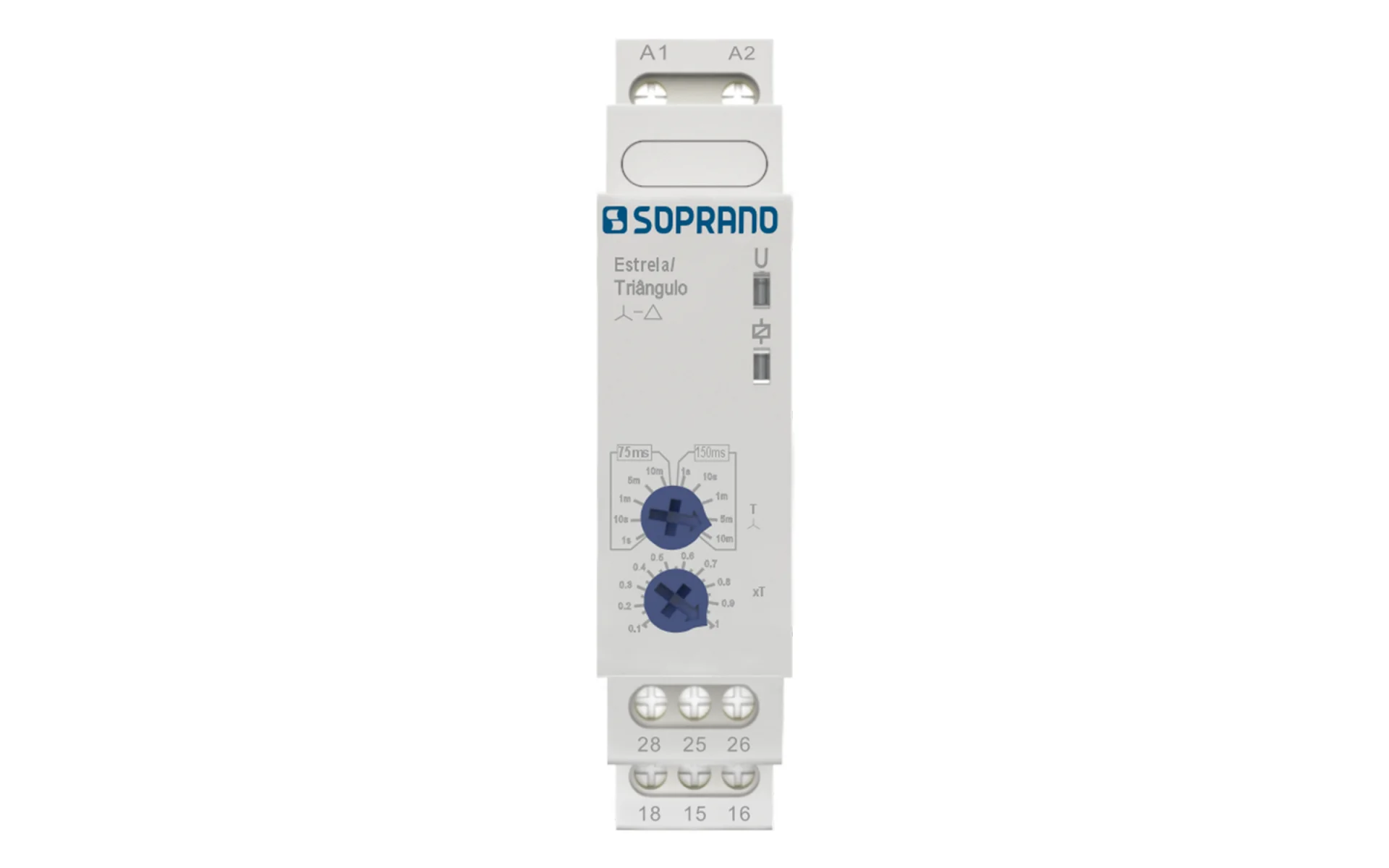

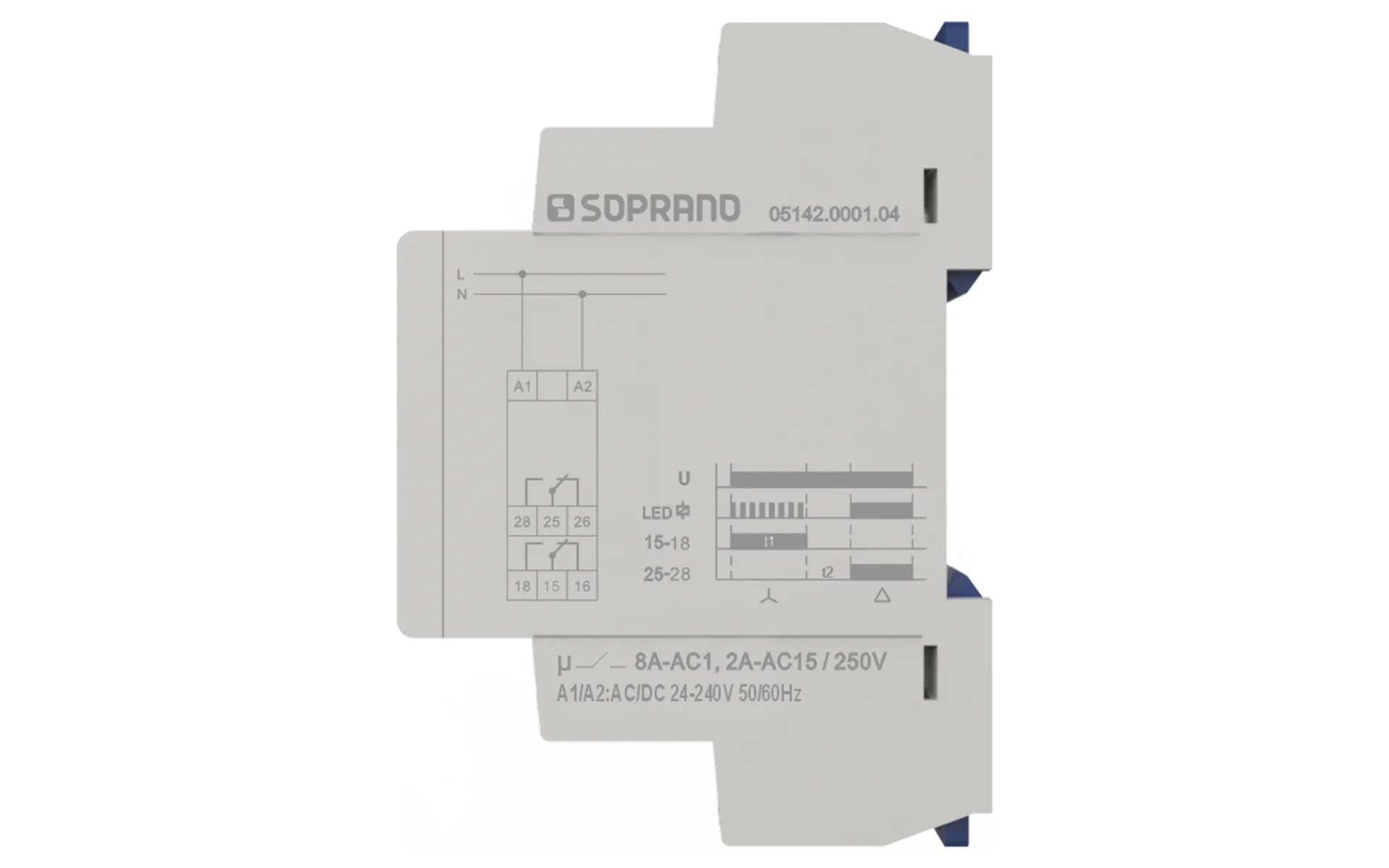

RAS-14 - Relé temporizador estrela-triângulo - Soprano
Cód.: 05142.0001.04
Aplicação do produto:
Relés temporizadores disponíveis para aplicações simples de tempo, para uma única variação com ajuste fino, para duas variações de tempos também com ajuste fino e para partida estrela-triângulo.
Utilizado em diversas aplicações industriais, no acionamento, regulagem, sinalização e também partida estrela-triângulo no acionamento de motores trifásicos.
Descrição do Produto
Dados técnicos:
- Tipo de Relé: Estrela-Triângulo
- Terminais de Alimentação: A1 e A2
- Tensão de Alimentação: 24-240Vca/Vcc
- Frequência (CA): 50/60Hz
- Ajuste de Tempo: t1: 0.1s~10min em estrela, t2: 75ms/150ms na passagem estrela-triângulo
- Erro de Ajuste: =5% fim de escala (a 25°C)
- Repetibilidade: =0.2
- Saída: 2 contatos reversíveis (NAF)
- Capacidade do Contato: 8A/250V (AC1)
- Indicação de Ligado: LED vermelho
- Tensão de Isolação: 250V
- Grau de Proteção: IP20
- Grau de Poluição: 3
- Vida Elétrica: 100.000
- Vida Mecânica: 1.000.000
- Altitude: =2000m
- Temperatura de Operação: -20°C~+55°C
- Umidade: 50% (40°C, sem condensação)
- Secção dos Condutores: 0,5-2,5mm²
- Torque: 0,5N.m
- Montagem: Trilho DIN (IEC 60715)
- Tipo de Relé: Estrela-Triângulo
- Terminais de Alimentação: A1 e A2
- Tensão de Alimentação: 24-240Vca/Vcc
- Frequência (CA): 50/60Hz
- Ajuste de Tempo: t1: 0.1s~10min em estrela, t2: 75ms/150ms na passagem estrela-triângulo
- Erro de Ajuste: =5% fim de escala (a 25°C)
- Repetibilidade: =0.2
- Saída: 2 contatos reversíveis (NAF)
- Capacidade do Contato: 8A/250V (AC1)
- Indicação de Ligado: LED vermelho
- Tensão de Isolação: 250V
- Grau de Proteção: IP20
- Grau de Poluição: 3
- Vida Elétrica: 100.000
- Vida Mecânica: 1.000.000
- Altitude: =2000m
- Temperatura de Operação: -20°C~+55°C
- Umidade: 50% (40°C, sem condensação)
- Secção dos Condutores: 0,5-2,5mm²
- Torque: 0,5N.m
- Montagem: Trilho DIN (IEC 60715)
Tabela Informativa
Informações gerais
Embalagens do Ítem
| NCM | 85364900 |
| Código de Origem | 1 |
| Unidade de Venda | PC |
| CxLxA (cm) | |
| Peso Líquido Unitário (Kg) | |
| EAN 13 | 7892327546797 |
| Individual - CxLxA (cm) | |
| Individual - Peso Bruto (kg) | 0.07 |
| Individual - Cubagem (cm³) | |
| ------------------------- | |
| Coletiva - CxLxA (cm) | |
| Coletiva - Peso Bruto (kg) | |
| Coletiva - Cubagem (cm³) | |
| Coletiva - DUN 14 | |
| Coletiva - Quantidade (un) | |
| ------------------------- | |
| Master - CxLxA (cm) | |
| Master - Peso Bruto (kg) | |
| Master - Cubagem (cm³) | |
| Master - DUN 14 | |
| Master - Quantidade (un) |
Arquivos para Download
BT- RAS-14 - RELÉ TEMPORIZADOR ESTRELA-TRIÂNGULO 05142.0001.04
