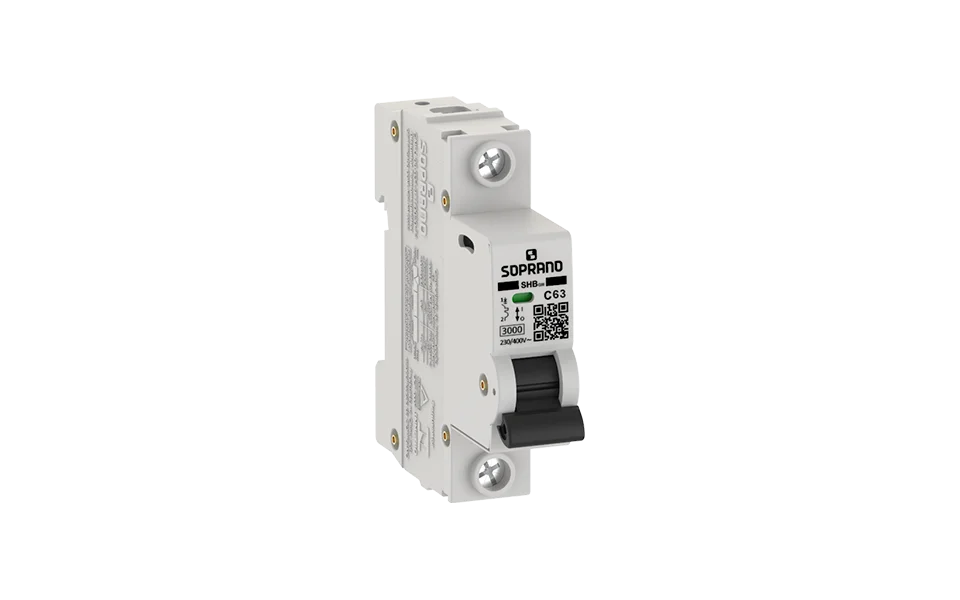

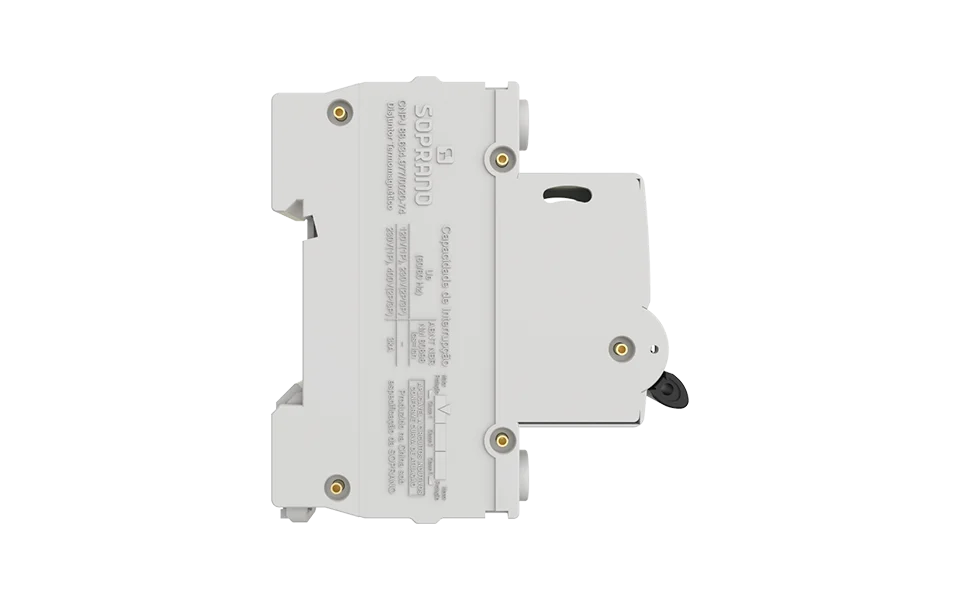

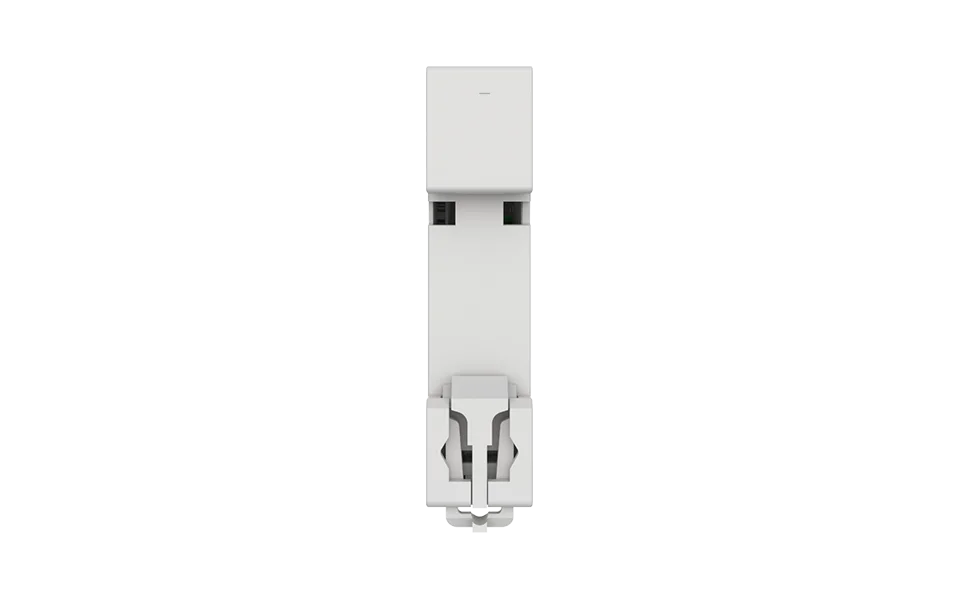

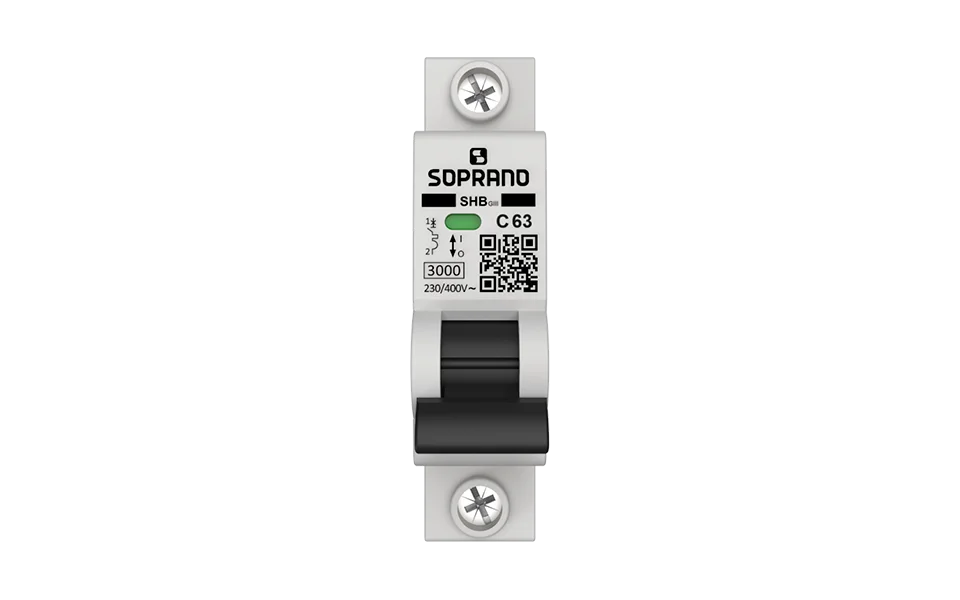

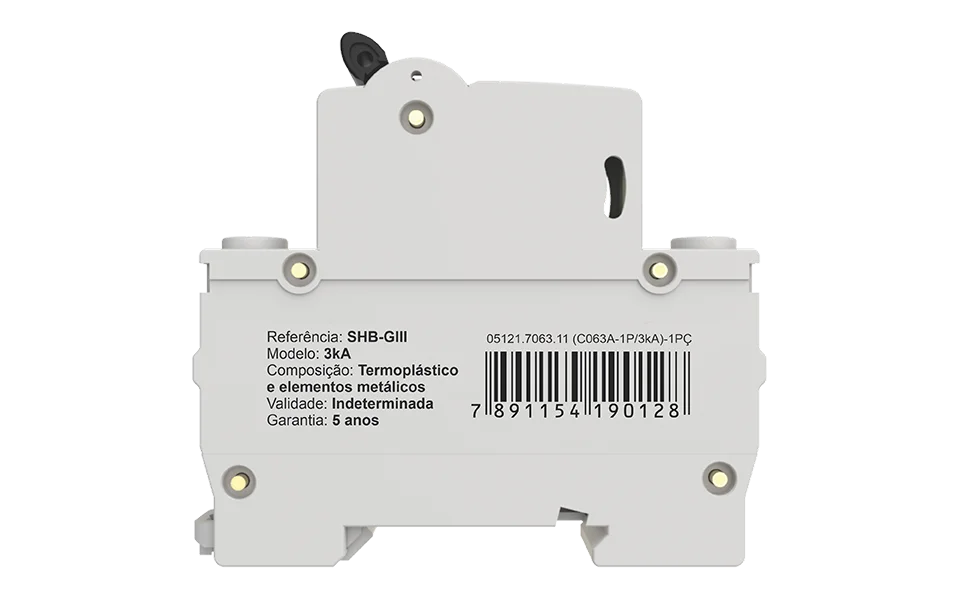

Minidisjuntor Residencial 1 Polo SHB - GIII - 063A - Soprano
Cód.: 05121.7063.11
Dados técnicos:
- Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 1;
- Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
- Classe de Proteção: Classe 1;
- Corrente Nominal (In): 63 A;
- Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca;
- Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR - - IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Frequência Nominal (CA): 50/60Hz ;
- Resistência Mecânica: 10,000 manobras;
- Resistência Elétrica: 4.000 manobras;
- Grau de Proteção: IP20.
Descrição do Produto
Dados técnicos:
- Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 1;
- Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
- Classe de Proteção: Classe 1;
- Corrente Nominal (In): 63 A;
- Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca;
- Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR - - IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Frequência Nominal (CA): 50/60Hz ;
- Resistência Mecânica: 10,000 manobras;
- Resistência Elétrica: 4.000 manobras;
- Grau de Proteção: IP20.
- Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 1;
- Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
- Classe de Proteção: Classe 1;
- Corrente Nominal (In): 63 A;
- Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca;
- Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR - - IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Frequência Nominal (CA): 50/60Hz ;
- Resistência Mecânica: 10,000 manobras;
- Resistência Elétrica: 4.000 manobras;
- Grau de Proteção: IP20.
Tabela Informativa
Informações gerais
Embalagens do Ítem
| NCM | 85362000 |
| Código de Origem | 1 |
| Unidade de Venda | PC |
| CxLxA (cm) | |
| Peso Líquido Unitário (Kg) | |
| EAN 13 | 7891154190128 |
| Individual - CxLxA (cm) | |
| Individual - Peso Bruto (kg) | 0.09 |
| Individual - Cubagem (cm³) | |
| ------------------------- | |
| Coletiva - CxLxA (cm) | |
| Coletiva - Peso Bruto (kg) | |
| Coletiva - Cubagem (cm³) | |
| Coletiva - DUN 14 | |
| Coletiva - Quantidade (un) | |
| ------------------------- | |
| Master - CxLxA (cm) | |
| Master - Peso Bruto (kg) | |
| Master - Cubagem (cm³) | |
| Master - DUN 14 | |
| Master - Quantidade (un) |
Minidisjuntor Residencial 1 Polo SHB - GIII - 063A - Soprano
A linha de Minidisjuntores Residenciais SHB GIII é ideal para projetos que buscam segurança e durabilidade com alta tecnologia, garantindo proteção e desempenho para o dia a dia.
Os modelos possuem máxima resistência mecânica e 5 anos de garantia, disponíveis em versões monopolares, bipolares e tripolares, com certificação INMETRO conforme a NBR NM 60898.
Dados técnicos:
- Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
- Em conformidade com a Norma: ABNT NBR IEC 60947-2;
- Número de Polos: 1;
- Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
- Classe de Proteção: Classe 1;
- Corrente Nominal (In): 63 A;
- Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;
- Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca;
- Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
- Tensão Suportável de Impulso Nominal (Uimp): 4kV;
- Frequência Nominal (CA): 50/60Hz ;
- Resistência Mecânica: 10,000 manobras;
- Resistência Elétrica: 4.000 manobras;
- Grau de Proteção: IP20;
- Material do Invólucro: PA;
- Resistência ao fogo do invólucro: 960°C;
- Tensão de Teste da Isolação: 2kV;
- Temperatura Ambiente para Funcionamento: -5 a +40°C;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;
- Umidade Relativa: ≤95% a temperatura máxima de +40 °C;
- Máxima Altitude: ≤2000m;
- Torque ideal de fixação dos condutores: 2,5 N.m;
- Terminais de Conexão nos bornes: 1 a 25mm²;
- Tipo de Instalação: Trilho DIN 35mm;
- Classe de Poluição: 2;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF;
- Acessório Compatível: Trava do Manípulo (05153.0003.01);
- Peso: 1P: 84g.
