Elétrica residencial: tudo o que você precisa saber antes de instalar

A energia elétrica é o serviço de utilidade pública que atende a maior proporção da população brasileira. Um estudo do Encontro Nacional de Engenharia de Produção (Enegep) mostrou que, até 2050, o consumo da energia elétrica residencial pode chegar até 1.570 kWh/habitante, número que representa três vezes mais do que o consumo per capita atual.

Logo, os eletricistas precisam ter um conhecimento profundo sobre a elétrica residencial. A demanda por esse tipo de instalação só tende a aumentar e os clientes finais buscam o equilíbrio entre custo, benefício e segurança. Os profissionais que entregarem todas essas características com certeza terão uma cartela de consumidores mais felizes e, consequentemente, mais negócios fechados.

O que é o projeto elétrico residencial?

Entendemos esse projeto como uma representação gráfica e escrita das instalações elétricas residenciais: identificação dos pontos de iluminação, tomadas, circuitos elétricos, dispositivos de proteção, entre outros. Tudo isso levando em conta os equipamentos e aparelhos a serem usados no dia a dia, que variam de acordo com a necessidade de cada cliente.

Fazer a elétrica residencial exige um conhecimento profundo da NBR 5410. Esta norma dispõe sobre instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. A NBR 5410 aplica-se:

● Aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1.000v em corrente alternada, com frequências inferiores a 400 Hz, ou a 1.500v em corrente contínua;

● A toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização;

● Às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).

Como fazer instalação elétrica residencial?

O primeiro passo envolve garantir que altura de caixas onde serão instalados os interruptores e tomadas, passagens de conduítes, posição de quadros, entre outros, não entrem em conflito com dimensões e especificações técnicas de elementos desenhados no projeto. Depois, o eletricista deve fazer a distribuição correta da corrente entre os pontos de lâmpadas, tomadas, e interruptores até o quadro de força ou centro de comando elétrico.

Parece óbvio, certo? Mas infelizmente muitos profissionais não se atentam a isso e entregam um trabalho com qualidade inferior. Em alguns casos, isso se torna um problema grave de segurança: sem o dimensionamento adequado, riscos de incêndios e/ou defeitos em equipamentos, aumentam consideravelmente.

Ainda sobre segurança, precisamos falar sobre o aterramento. Esse procedimento é obrigatório, sendo feito por meio do condutor da terra, ou seja, em contato com o solo. É graças ao aterramento que as descargas elétricas e fugas de corrente, têm um caminho alternativo e seguro, protegendo os usuários contra choques elétricos.

Quais são os principais materiais do projeto elétrico?

Um bom projeto de elétrica residencial exige produtos de qualidade. Lembre-se que esse tipo de trabalho impacta diretamente na segurança das pessoas, então não é possível escolher o material pensando apenas no custo. Dê preferência para marcas que possuam certificados ou tenham passado por testes que atendam todos os requisitos neles empregados.

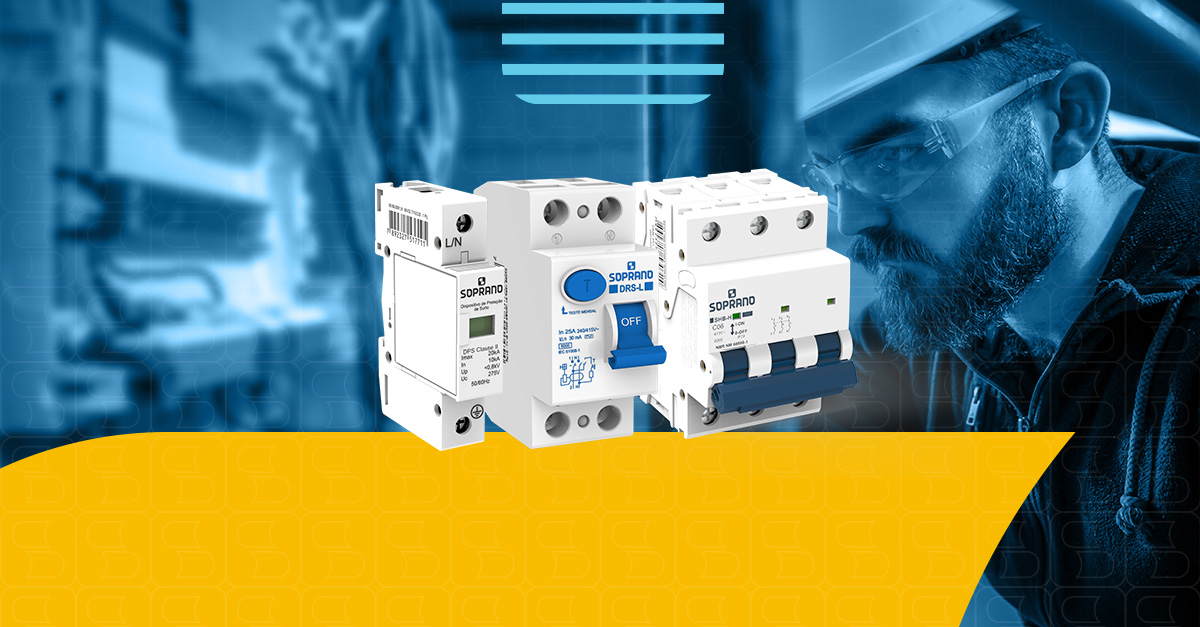

A Soprano possui a parte geral de proteção elétrica, fornecendo disjuntores do tipo minidisjuntor IEC, além de dispositivos DRs e DPS. Todos passaram por variados testes de qualidade e segurança para garantir a melhor entrega para os clientes:

Interruptor Diferencial Residual (DR)

O Interruptor Diferencial Residual possui uma função muito específica e extremamente importante: proteger as pessoas contra choques elétricos. Caso aconteça uma diferença de corrente na instalação, caracterizando uma fuga de corrente, o DR pode se desarmar automaticamente.

Esse dispositivo, por norma, precisa ter uma atuação em 30mA (alta sensibilidade), além da presença de um profissional qualificado no momento da instalação. Importante reforçar que seu uso é obrigatório em áreas úmidas desde 1997, segundo a NBR 5410.

Dispositivos DPS

São produtos exclusivos para a proteção de equipamentos contra descargas atmosféricas e picos de tensão ocasionados por manobras da concessionária. No caso desse dispositivo, é importante observar a região instalada e os demais cálculos realizados para sua especificação. Seu status também precisa ser observado com frequente, já que o mau dimensionamento pode acarretar danos no painel.

Minidisjuntores IEC

Atendem a NBR NM 60898, que aborda os requisitos necessários para assegurar o bom funcionamento de disjuntores para proteção de sobrecorrentes para instalações domésticas e similares. Esse produto é indicado para quadros de distribuição e padrões de entrada de energia, pois proporcionam alta performance, proteção e segurança para seus clientes.

Eles também possuem mecanismos internos que permitem o desarme em caso de curto-circuito ou sobrecarga, sendo necessária sua a presença para complementar a ligação dos dispositivos DRs e DPS. Por fim, também são responsáveis pela proteção e seccionamento em caso de manutenção dos dispositivos.

Saber como fazer a elétrica residencial é conhecimento obrigatório entre os profissionais do ramo. Afinal, todas as casas precisam de um bom projeto para assegurar os moradores e garantir seu bem-estar.

Isso só é possível com constantes atualizações sobre o tema, bem como produtos de qualidade. Eles devem ser da mesma marca para se complementar, ter mais confiabilidade, padronização e melhor custo-benefício. Quer saber mais? Clique aqui e descubra porque o trio de proteção residencial deve ser da mesma marca!
