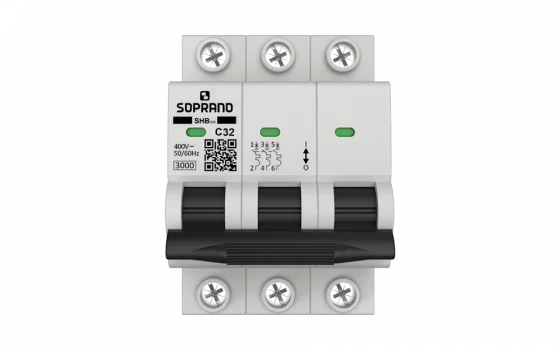

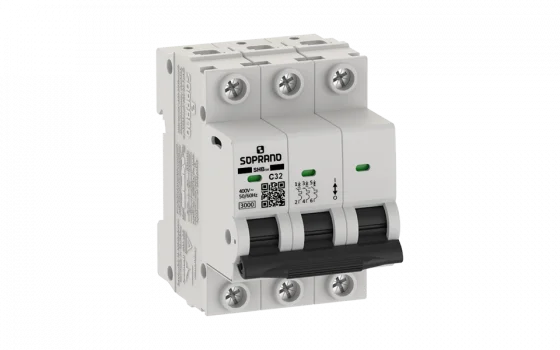

Minidisjuntor Residencial 3 Polos SHB - GIII - 032A - Soprano

A linha de Minidisjuntores Residenciais SHB GIII é ideal para projetos que buscam segurança e durabilidade com alta tecnologia, garantindo proteção e desempenho para o dia a dia.

Os modelos possuem máxima resistência mecânica e 5 anos de garantia, disponíveis em versões monopolares, bipolares e tripolares, com certificação INMETRO conforme a NBR NM 60898.

Dados técnicos:

• Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
• Em conformidade com a Norma: ABNT NBR IEC 60947-2;
• Número de Polos: 3;
• Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
• Classe de Proteção: Classe 1;
• Corrente Nominal (In): 32 A;
• Tensão de Operação Nominal (Ue): 3 Polos: 400Vca;
• Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Terra: 250Vca;
• Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
• Tensão Suportável de Impulso Nominal (Uimp): 4kV;
• Frequência Nominal (CA): 50/60Hz ;
• Resistência Mecânica: 10,000 manobras;
• Resistência Elétrica: 4.000 manobras;
• Grau de Proteção: IP20;
• Material do Invólucro: PA;
• Resistência ao fogo do invólucro: 960°C;
• Tensão de Teste da Isolação: 2kV;
• Temperatura Ambiente para Funcionamento: -5 a +40°C;
• Temperatura Ambiente para Armazenamento: -25 a +70°C;
• Umidade Relativa: ≤95% a temperatura máxima de +40 °C;
• Máxima Altitude: ≤2000m;
• Torque ideal de fixação dos condutores: 2,5 N.m;
• Terminais de Conexão nos bornes: 1 a 25mm²;
• Tipo de Instalação: Trilho DIN 35mm;
• Classe de Poluição: 2;
• Tipo de Disparo: Térmico e Magnético tipo fixo;
• Manípulo de Desligamento Externo: Com Indicação ON-OFF;
• Acessório Compatível: Trava do Manípulo (05153.0003.01);
• Peso: 3P: 250g.
