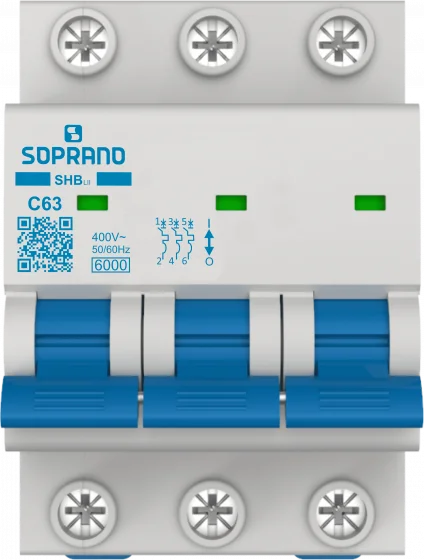

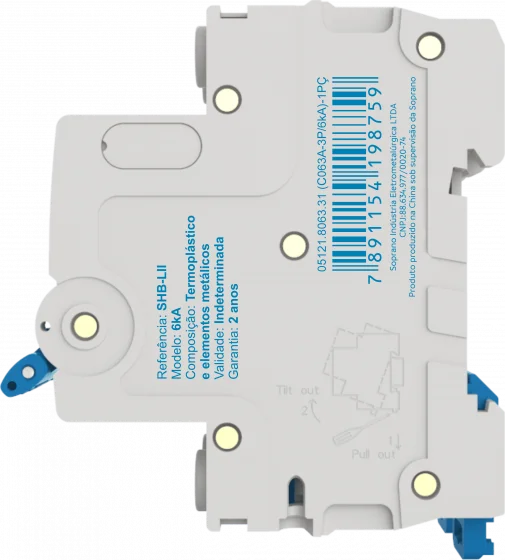

DISJ. SHB3 LII-C063A - 6KA
Cód.: 05121.8063.31
Disjuntor Termomagnético Linha SHB-LII
A linha de minidisjuntores SHB-LII proporciona proteção das instalações e dos condutores elétricos contra sobrecarga e curtos-circuitos, com capacidade de interrupção de 6kA.
São construídos conforme a norma NBR IEC 60898 e certificado pelo Inmetro com corrente nominal até 63A, podem ser aplicados em instalações comerciais e industriais de baixa tensão em corrente alternada.
Descrição do Produto
- Em conformidade com a Norma: ABNT NBR IEC 60898 e Inmetro;
- Número de Polos: 1, 2 e 3
- Curva de disparo: C
- Corrente Nominal (In): 6, 10, 16, 20, 25, 32, 40, 50 e 63;
- Tensão de Operação Nominal (Ue) 1 Polo: 230/400Vca e 2 e 3 Polos: 400Vca
- Tensão de Isolação Nominal (Ui): 400V
- Capacidade limite de interrupção (Icn): 6kA;
- Frequência Nominal (CA): 50/60Hz;
- Resistência Mecânica: 10.000 manobras;
- Resistência Elétrica: 5.000 manobras;
- Grau de Proteção: IP20;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;
- Torque ideal de fixação dos condutores: 2,5 N.m;
- Terminais de Conexão nos bornes: 1 a 25mm²;
- Tipo de Instalação: Trilho DIN 35mm;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF.
- Número de Polos: 1, 2 e 3
- Curva de disparo: C
- Corrente Nominal (In): 6, 10, 16, 20, 25, 32, 40, 50 e 63;
- Tensão de Operação Nominal (Ue) 1 Polo: 230/400Vca e 2 e 3 Polos: 400Vca
- Tensão de Isolação Nominal (Ui): 400V
- Capacidade limite de interrupção (Icn): 6kA;
- Frequência Nominal (CA): 50/60Hz;
- Resistência Mecânica: 10.000 manobras;
- Resistência Elétrica: 5.000 manobras;
- Grau de Proteção: IP20;
- Temperatura Ambiente para Armazenamento: -25 a +70°C;
- Torque ideal de fixação dos condutores: 2,5 N.m;
- Terminais de Conexão nos bornes: 1 a 25mm²;
- Tipo de Instalação: Trilho DIN 35mm;
- Tipo de Disparo: Térmico e Magnético tipo fixo;
- Manípulo de Desligamento Externo: Com Indicação ON-OFF.
Tabela Informativa
Informações gerais
Embalagens do Ítem
| NCM | 85362000 |
| Código de Origem | 1 |
| Unidade de Venda | UN |
| CxLxA (cm) | -- |
| Peso Líquido Unitário (Kg) | 0,2900 |
| EAN 13 | 7891154198759 |
| Individual - CxLxA (cm) | 77,8x54x79 |
| Individual - Peso Bruto (kg) | 0.29 |
| Individual - Cubagem (cm³) | 455,86 |
| ------------------------- | |
| Coletiva - CxLxA (cm) | 222x85x82 |
| Coletiva - Peso Bruto (kg) | 4,5400 |
| Coletiva - Cubagem (cm³) | 1823,43 |
| Coletiva - DUN 14 | 17891154198756 |
| Coletiva - Quantidade (un) | 15 |
| ------------------------- | |
| Master - CxLxA (cm) | 236x439x264 |
| Master - Peso Bruto (kg) | 18,1600 |
| Master - Cubagem (cm³) | 27351,46 |
| Master - DUN 14 | 27891154198753 |
| Master - Quantidade (un) | 60 |
Arquivos para Download
Boletim Técnico - Disjuntores SHB L2
